午夜刺激视频_天天草夜夜爽_性夜黄 a 爽免费看_性xxxxx视频_日韩在线观看视频一区_av黄色在线观看

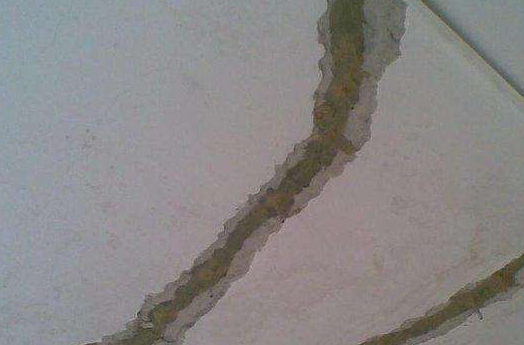

一、衛(wèi)生間裂縫滲漏原因分析

由于混凝土收縮產生裂縫導致滲漏，混凝土開裂的原因如下：
（1）混凝土的收縮：收縮是混凝土的一個主要特征，對混凝土的性能有很大影響。由于收縮而產生的微觀裂縫一旦發(fā)展，則有可能引起結構的開裂、變形甚至破壞。
（2）溫度應力：混凝土內的水泥在水化反應過程中散發(fā)出大量熱量，使混凝土升溫，并與外部氣溫形成一定的溫差，從而產生溫度應力，其大小與溫差有關，并直接影響到混凝土的開裂及裂縫的寬度。
（3）混凝土材料及配合比：配合比設計不當，直接影響混凝土的抗拉強度，是造成混凝土開裂不可忽視的原因。配合比不當指水泥用量過大，水灰比大，含砂率不當，骨料種類不佳，選用外加劑不當等，這幾個因素也是互相影響的。
（4）養(yǎng)護條件：養(yǎng)護是使混凝土正常硬化的重要手段。養(yǎng)護條件對裂縫的出現有著關鍵的影響。在標準養(yǎng)護條件下，混凝土硬化正常，不會開裂，但是只適應與試塊或是工廠的預制件生產，現場施工中不可能擁有這種條件。現場混凝土養(yǎng)護越接近標準條件，混凝土開裂的可能性就越小。
（5）施工質量：混凝土澆筑施工中，振搗不均勻或是漏振等情況，會造成混凝土離析、密實度差，降低結構的整體強度。混凝土內部氣泡不能完全排除時，鋼筋表面的氣泡則會降低混凝土與鋼筋的粘結力。鋼筋若受到過多振動，則水泥漿在鋼筋周圍密集，也會大大降低粘結力。
二、衛(wèi)生間裂縫滲漏維修措施
（1）正表面覆蓋滲漏維修：正表面滲漏維修是一種簡單、常見的修補方法，它主要適用于穩(wěn)定和對結構承載能力沒有影響的表面裂縫的處理。常用的處理措施是將原衛(wèi)生間沉箱內所有東西清除直至于結構層,在混凝土結構層上找出裂縫,裂縫表面涂刷上水固化聚氨脂防水涂料加強層(防水加強層寬度為200mm厚1.0mm，內置無紡布一層)，待加強層干固后進行大面積水固化聚氨酯防水涂料施工，厚度為1.5mm。
（2）施工工藝流程: 清理衛(wèi)生間內物品→打鑿沉箱瓷磚層、回填層、水泥砂漿保護層及防水層等清除直至結構層→用水清洗干凈→找出裂縫→用鋼刷清除縫面水泥浮漿→刷水固化聚氨脂防水涂料一道→鋪無紡布→刷水固化聚氨脂防水涂料一道→大面積水固化聚氨酯防水涂料。
（3）反面高壓化學灌漿堵漏：高壓化學灌漿是利用壓力設備將水泥漿、環(huán)氧樹脂、甲基苯烯酸酯、聚氨酯等膠凝材料壓入混凝土的裂縫中，膠凝材料硬化后與混凝土形成一個整體，從而起到堵漏的目的。
（4）施工工藝流程: 于衛(wèi)生間底部找出裂縫→預埋灌漿針頭→灌水溶性聚氨酯防水材料→清除灌漿針頭并用水不漏密封處理→表面涂改性環(huán)氧樹脂一道。

相關推薦

1、衛(wèi)生間防水在做完后可以直接貼瓷磚嗎？

2、衛(wèi)生間防水施工驗收流程

3、衛(wèi)生間防水怎么做比較好？

4、衛(wèi)生間防水材料怎樣選購？
